Amikor az ügyfelek érdeklődnek, gyakran kérnek árajánlatot anélkül, hogy közölnének PC UPC APC-vel, különösen a száloptikai területen újonnan érkezők számára. Jelenleg a konkrét részletekről kell kommunikálnunk az ügyfelekkel.
Általánosságban elmondható, hogy PC patch zsinórok hálózati szintű jumperként, a UPC/APC patch cord pedig hordozó szintű jumperként érthető. A különbség a csatlakozófejeik megmunkálásában és a jumper elvesztésében rejlik. Az upc/apc jumper finom kidolgozással és alacsony veszteséggel rendelkezik.
Miért kell a szál végfelületét polírozni?
Amikor egy csatlakozót egy szál végfelületére szerelnek fel, elkerülhetetlen a visszatérési veszteség a fényforrásról való visszaverődés miatt. A súlyos fényveszteség károsítja a lézerfényforrást és megszakítja az átviteli jelet. A két optikai szál végfelületei közötti jobb érintkezés érdekében az optikai szál jumpereinek érvégfelületei általában különböző szerkezetekké vannak köszörülve.
Melyek az optikai szál végfelületének csiszolási módszerei?

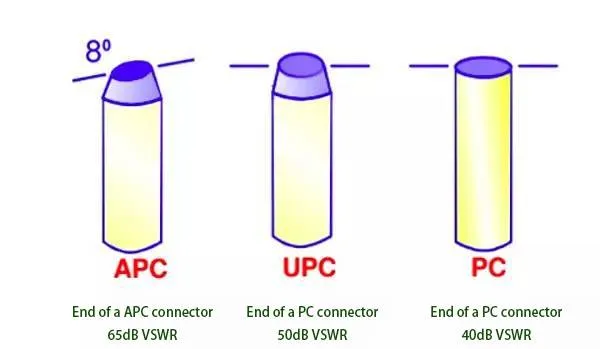

Az általános szálvégfelület köszörülési módszerek főként a PC-t, az UPC-t és az APC-t foglalják magukban, ugyanúgy, mint a csatlakozó keresztmetszete. Ezek közül a PC és a UPC optikai szálas mikrogömb alakú végfelületei párhuzamosak a kerámiatest homlokfelületeivel, míg az APC optikai szál mikrogömb alakú végfelületei 8º-os ferde szöget zárnak be a kerámiatest homlokfelületeivel. Az optikai szál végfelületének csiszolásának minőségét három fő szempont méri: görbületi sugár, csúcseltolás és szálmagasság, itt nem adja meg részletesen, kérjük, olvassa el a cikket, ha szükséges: A szálvégfelület csiszolási minőségének három mutatója.

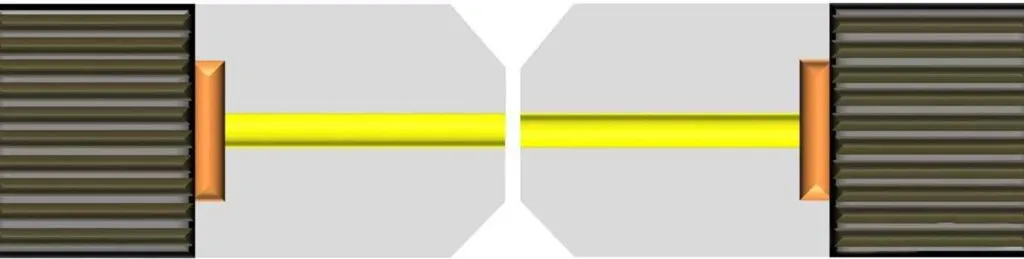

A PC fizikai kontaktus. Mikrogömbcsiszolás és polírozás, a hüvely felülete enyhén gömb alakú felületté van csiszolva, és a szálmag a hajlítás legmagasabb pontján található, ami hatékonyan csökkentheti a szálkomponensek közötti légrést, és fizikai érintkezésbe hozhatja a két szál végfelületét. A PC a legelterjedtebb csiszolási módszer a száloptikás csatlakozókábeleken, és széles körben használják a távközlési szolgáltatók berendezéseiben.
A visszatérési veszteség különbsége szerint a csatlakozókat PC-re, SPC-re, UPC-re és APC-re osztják. A visszatérési veszteség a csatlakozó végfelületéről visszavert fény arányára vonatkozik. Minél kisebb a megtérülési veszteség, annál jobb. Természetesen azt is mondhatjuk, hogy minél nagyobb a megtérülési veszteség értéke, annál jobb, függetlenül az előtte lévő negatív előjeltől. Az SPC a szuperfizikai kontaktusra, a UPC pedig az ultrafizikai érintkezésre utal. A PC, SPC és UPC ipari szabványok által meghatározott megtérülési veszteségek -35 dB, -40 dB és -50 dB. A különböző csatlakozók elvileg nem keverhetők össze, de a PC, SPC és UPC optikai szálak végfelületei mind laposak, a különbség pedig a csiszolás minőségében rejlik. Ezért a PC, SPC és UPC vegyes csatlakoztatása nem okoz maradandó fizikai károsodást a csatlakozókban.

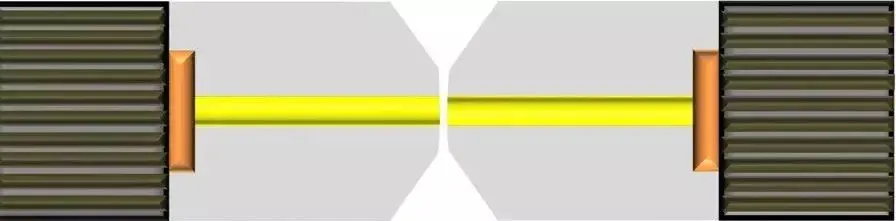

A UPC egy ultrafizikai érintkezési felület. A UPC-csatlakozó végfelülete nem teljesen sík, hanem enyhe íve van a pontosabb dokkolás érdekében. A UPC PC-n alapul, és optimalizált végfelület-polírozással és felületkezeléssel rendelkezik, a végfelület pedig inkább kupola alakú.
A UPC-t általában Ethernet hálózati berendezésekben használják (pl ODF optikai elosztókeretek, médiakonverterek és optikai kapcsolók stb.), digitális, kábeltévé- és telefonrendszerek. Az APC-t általában nagy hullámhossz-tartományú optikai RF alkalmazásokban, például CATV-ben, valamint optikai passzív alkalmazásokban, például PON hálózati struktúrákban vagy passzív optikai LAN-okban használják.

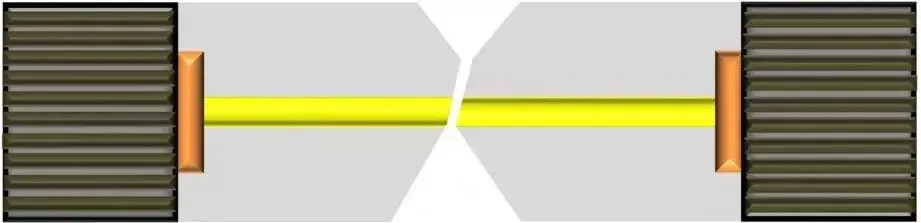

Az APC (Angled Physical Contact) egy ferde síkú fizikai kontaktus. A szál végfelülete általában 8°-os ferde vágásra van köszörülve. A szál végfelülete szorosabban érintkezik, és a ferde szögén keresztül visszaveri a fényt a burkolatra, ahelyett, hogy közvetlenül a fényforráshoz térne vissza, jobb csatlakozási teljesítményt biztosítva. Ipari szabványos megtérülési vesztesége -60 dB.

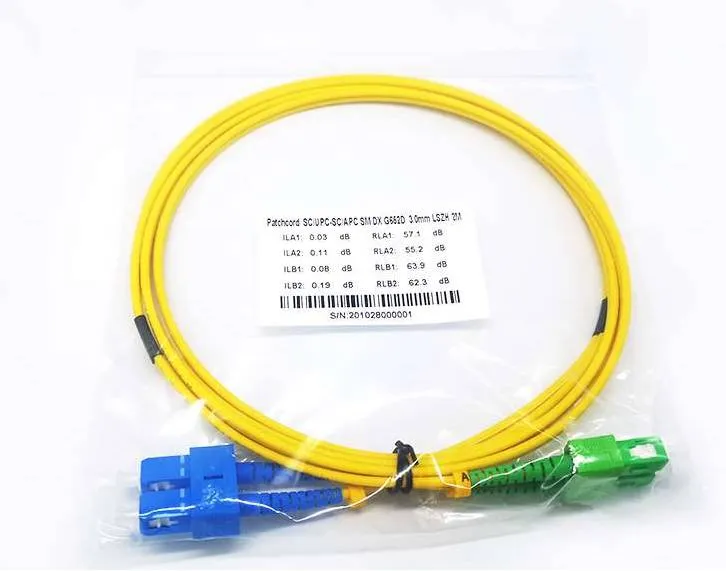

Az APC csatlakozók csak APC csatlakozókhoz csatlakoztathatók. Mivel az APC felépítése teljesen más, mint a PC-é, ha adaptert használnak a két csatlakozó összekapcsolására, a csatlakozó szálas végfelülete megsérül. Az APC csatlakoztatása a számítógéphez: PC-n keresztül APC konverziós szálas jumper. Megadhat egy képet az átviteli jumperről, és csatolhat egy hivatkozást az ugráshoz.
Mivel az APC végfelülete 8 fokos szögben van köszörülve, az APC nem csatlakoztatható a UPC-hez, ami a csatlakozó teljesítményének csökkenését okozza. Mindazonáltal a PC és a UPC optikai szálak végfelületei laposak, és a különbség a köszörülés minőségében rejlik. Ezért a PC és az UPC vegyes csatlakoztatása nem okoz maradandó fizikai károsodást a csatlakozóban.
Ezen túlmenően, ha az optikai csatlakozó készen áll, az optikai szál polírozási módját az optikai csatlakozó külső burkolatának színéből is azonosíthatjuk:
| Csatlakozó Shell | Lengyel módszer | Fiber Type |
| Zöld | APC | Single mode szál |
| Kék | UPC | Single mode szál |
| Bézs | PC | Többmódusú szál |
| Aqua | PC | Többmódusú szál |
| Ibolya | PC | Többmódusú szál |
| Zöld | PC | Többmódusú szál |
Milyen hatással vannak a különböző csiszolási módszerek a csatlakozó teljesítményére?
Különböző polírozási módszerek határozzák meg az optikai szál átvitel minőségét, ami elsősorban a beillesztési veszteségben és a visszatérési veszteségben mutatkozik meg.
Beiktatási
A beillesztési veszteség a kimenő optikai teljesítmény decibeleinek számát jelenti a bemeneti optikai teljesítményhez viszonyítva, miután az optikai jel áthaladt az optikai szál jumperén.
IL(dB)=-101 g Pout/Pin
Pin a bemeneti optikai teljesítmény; Pout a kimeneti teljesítmény. A beillesztési veszteség pozitív érték, és minél kisebb az érték, annál jobb.
Általában a PC, UPC és APC csatlakozók tipikus beillesztési vesztesége 0.3 dB-nél kisebb legyen. Az APC csatlakozókhoz képest a UPC PC-csatlakozók általában könnyebben érik el az alacsony behelyezési veszteséget a kisebb légrés miatt. A behelyezési veszteséget a csatlakozó végfelületei közötti porszemcsék is okozhatják.
Vissza veszteség
A visszaverődési veszteség, más néven reflexiós veszteség, a visszaverődő optikai teljesítmény decibelszáma a beeső optikai teljesítményhez viszonyítva azon a csatlakozási ponton, ahol az optikai jel áthalad a szál jumperen.
RL(dB)=-101 g Pout/Pin
Pin a bemeneti optikai teljesítmény; Pr a visszavert optikai teljesítmény. A megtérülési veszteséget általában negatív dB értékben fejezik ki, a magasabb értékek jobbak.
Az APC csatlakozó végfelülete ferde polírozott, így az APC csatlakozó visszatérési vesztesége általában jobb, mint a UPC csatlakozóé. Normál körülmények között a száloptikás jumperek visszatérési vesztesége PC polírozási módszerrel -40 dB. A UPC visszatérési vesztesége magasabb, mint a PC-nél, általában -55 dB. Az APC iparági szabványos megtérülési vesztesége -60 dB.
UPC-csatlakozó használatakor a visszavert fény egy része visszasugárzik a fényforrásba, míg az APC-csatlakozó ferde végfelülete miatt a visszavert fény egy része bizonyos szögben visszaverődik a burkolatra, ezáltal csökkentve a visszavert fény mennyiségét a fényforrás felé. Ez a fő tényező, amely a hozamveszteség különbségét okozza.
